图的基本概念

图的定义:

　　图在数据结构中是中多对多的关系，一般分为无向图与有向图
　　常用邻接矩阵或者邻接链表来表示图中结点的关系
　　⑴图是由顶点集V(Vertex)和顶点间的关系集合也就是边的集合E(edge)组成的一种数据结构
　　⑵用二元组定义为：G=（V,E）。

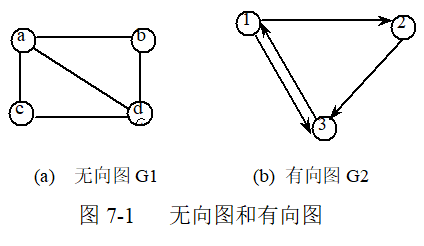

对于图7-1所示的无向图G1和有向图G2，它们的数据结构可以描述为：
　　　　　　G1=(V1,E1)， 其中 V1={a,b,c,d},E1={(a,b),(a,c),(a,d),(b,d),(c,d)},
       　　        G2=(V2,E2)，其中 V2={1,2,3}, E2={<1,2>,<1,3>,<2,3>,<3,1>}。

---

有向图与无向图

　　　　⑴在图中，若用箭头标明了边是有方向性的，则称这样的图为有向图，否则称为无向图。

　　　　如图7-1中:
   　　　　　　①G1为无向图，   ②G2 为有向图。
　　　　⑵在无向图中:一条边（x,y）与（y,x）表示的结果相同，用圆括号表示，
　　　　⑶在有向图中:一条边<x,y>与<y,x>表示的结果不相同，故用尖括号表示。<x,y>表示从顶点x发向顶点y的边，x为始点，y为终点。
　　　　⑷有向边也称为弧，x为弧尾，y为弧头,则<x,y>表示为一条弧, 而<y,x>表示y为弧尾，x为弧头的另一条弧 。

---

完全图/稠密图/稀疏图：

　　⑴具有n个顶点，n(n-1)/2条边的图，称为完全无向图，
　　⑵具有n个顶点，n(n-1) 条弧的有向图,称为完全有向图。
　　⑶完全无向图和完全有向图都称为完全图。
　　⑷对于一般无向图，顶点数为n，边数为e，则 0≤e  ≤n(n-1)/2。
　　⑸对于一般有向图，顶点数为n，弧数为e， 则 0≤e≤n(n-1)  。
　　⑹当一个图接近完全图时，则称它为稠密图，
　　⑺当一个图中含有较少的边或弧时，则称它为稀疏图。

---

度(出度/入度)：

　　⑴在图中，一个顶点依附的边或弧的数目，称为该顶点的度。
　　⑵在有向图中，一个顶点依附的弧头数目，称为该顶点的入度。
　　⑶一个顶点依附的弧尾数目，称为该顶点的出度，某个顶点的入度和出度之和称为该顶点的度。
　　⑷若图中有n个顶点，e条边或弧，第i个顶点的度为di，则有  e=1/2 * Σ(1<= i <= n,   di)

---

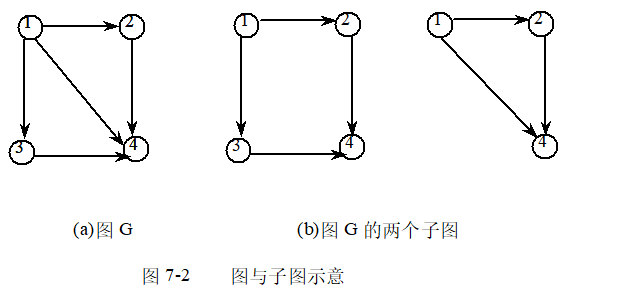

子图

⑴若有两个图G1和G2， G1=(V1,E1)， G2=(V2,E2)， 满足如下条件：
    V2⊆V1  ，E2⊆ E1，即V2为V1的子集，E2为E1的子集，则 称图G2为图G1的子图。

---

权：

⑴在图的边或弧中给出相关的数，称为权。
⑵权可以代表一个顶点到另一个顶点的距离，耗费等，带权图一般称为网。

---

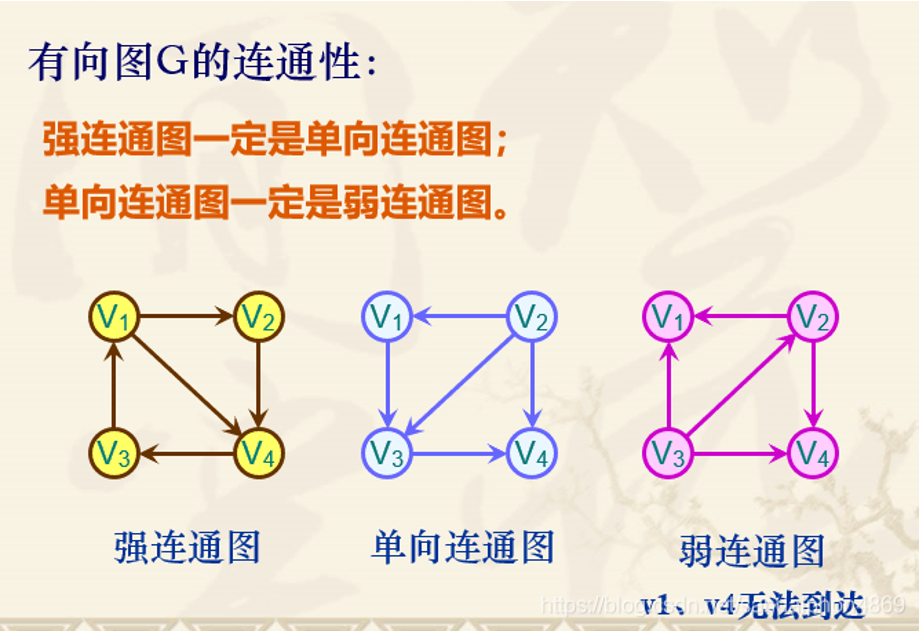

强连通图、单向连通图和弱连通图：

强连通：有向图（前提）中，任意两点都有至少一条通路，则此图为强连通图。

单向连通：有向图中，任意结点对中，至少从一个到另一个是可达的，就是单向连通。

弱连通图：将有向图的有向边换成无向边得到的图是连通图，则此有向图是弱连通图。

---

欧拉回路：

如果图G中的一个路径包括每个边恰好一次，则该路径称为欧拉路径(Euler path)。如果一个回路是欧拉路径，则称为欧拉回路(Euler circuit)。 ^[1] 具有欧拉回路的图称为欧拉图（简称E图）。具有欧拉路径但不具有欧拉回路的图称为半欧拉图。
